GL 311 /312/313
适用于 123 至 170 kV

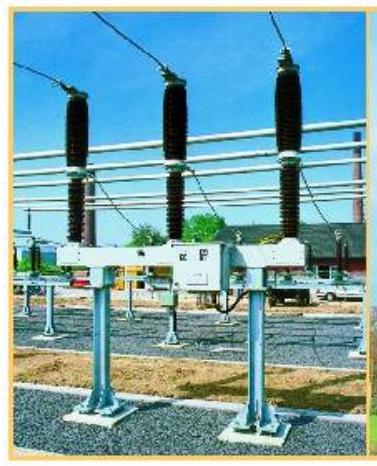

德国 Rengershausen 的变电站
AREVA T&D 作为断路器开发全球领导者的地位是基于我们从全球运行的 60,000 多台带有弹簧作机构的断路器中积累的作经验。
来自 AREVA T&D 的 SF6 断路器在日常工作中表现出了高水平的可靠性。即使在极端条件下,例如在地震活动频繁的地区或世界的热带地区,我们的客户也可以依赖 AREVA T&D 断路器。
在著名的 S1、HGF 和 FXT 类型中获得的经验已被系统有效地用于创建 GL 311/312 和 GL 313 类型的改进设计。因此,这些 GL 断路器满足了高可靠性的要求,并保证了变电站的最佳可用性。
测试
AREVA T&D 断路器满足国家和国际标准的要求。基于最新版本的 IEC 和 ANSI 标准的综合型式试验证实了这一点。
质量
ISO 9001:2000 认证的质量管理体系和 ISO 14001 认证的环境管理管理高压断路器的整个开发和生产过程。这保证了高质量的产品以及符合型式试验中获得的额定值。

GL 311 F1

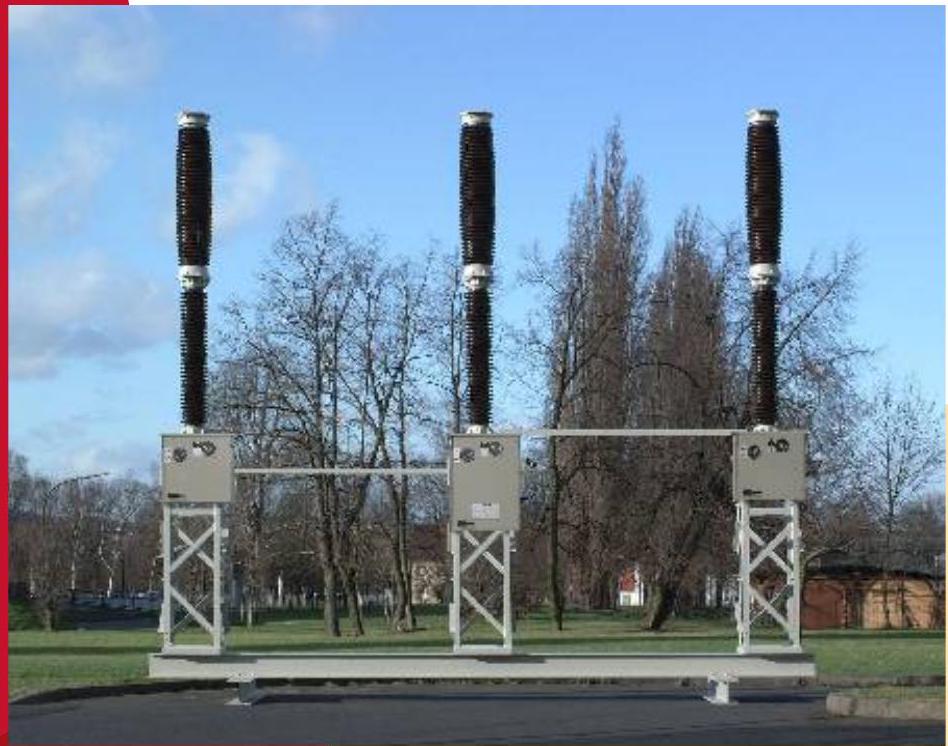

GL 313 F1
GL 311 /31 2/313
设计与作
第三代 SF6 绝缘断路器的灭弧室经过现场验证,基于能量优化的自爆原理运行。
创新的双运动接触原理使我们能够实现通过优化灭弧室进一步节能的目标。它减少了对作机构、底架和基础的力,从而最终降低了站的成本。
通过使用这项新技术,AREVA T&D 实现了机械能量的减少,有效地降低了大约的开启能量需求 65%65 \% 。
GL 311//312311 / 312 和 GL 313 破碎锤系列都配备了这种双运动技术。
灭弧室采用整体双运动技术和自爆系统;
用于对变电站和人员进行被动保护的泄压系统;
经过现场验证的温度补偿密度电机,带有两级传感器和三色刻度盘;
易于访问 SF6 填充连接 (DILO);
每个极柱上的 SF6 止回(止回)阀。

每个杆柱中的受保护开口弹簧 KEMA 型式试验
发货前在工厂预设;安装和调试期间无需调整
立杆装置在出厂前预装了 SF6
热浸镀锌钢件
机构外壳完全由铝板制成
无需拆卸整个极柱即可单独拆卸灭弧室 = 降低维护成本
1 |
== 固定计数器触点 |
2 |
== 可移动的上触点系统 |
3 |
== 灭弧室单元 |
4 |
== 带双阀的活塞 |
5 |
== 下接点支持 |
VD |
== 压力室容积 |
VH |
== 辅助吹气器容积 |
1 = Fixed counter contact
2 = Movable upper contact system
3 = Interrupter unit
4 = Piston with double valve
5 = Lower contact support
VD = Volume of pressure chamber
VH = Volume of auxiliary puffer| 1 | $=$ Fixed counter contact |
| :--- | :--- |
| 2 | $=$ Movable upper contact system |
| 3 | $=$ Interrupter unit |
| 4 | $=$ Piston with double valve |
| 5 | $=$ Lower contact support |
| VD | $=$ Volume of pressure chamber |
| VH | $=$ Volume of auxiliary puffer |
灭弧室 “Double-Motion”
类型描述 示例:GL 311 F1/4031
气体绝缘断路器
带电罐断路器设计第 3 代灭弧室 11 个用于 123 kV,或 12 个用于 145 kV ,或 13 个用于 170 kV F:弹簧作机构
1 : 1 个用于 3 极自动重合闸的机构,或
3:三种 1 极自动重合闸机制
40:额定短路开断电流 40 kA
31 : 额定正常电流 3150 A
FK3 弹簧作机构
先进的断路器技术需要可靠的机构设计。FK3 型弹簧作机构系列构成了所有 AREVA T&D 断路器的基础。
能量优化的灭弧室的引入降低了开场能量需求。FK3 具有经过优化调整的弹簧力,尤其为断路器提供了最佳特性。
该机构类型融合了 70,000 多个弹簧作机构所积累的经验。
设计与作
带螺旋压缩弹簧的弹簧机构(最可靠的弹簧储能系统)
由于力均匀分布,易于调整断路器(出厂设置)

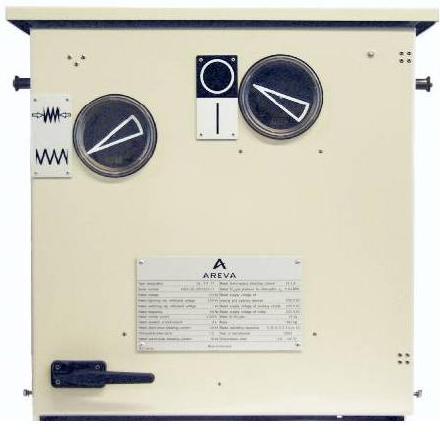

FK3 弹簧作机构

易于读取的弹簧充电和运行状态机械指示
低冲击关闭和打开作
弹簧机构设计可承受 IP54 的风化
标准化端子条,便于使用可选附件进行改装,例如
远程/本地选择开关
- 合闸/开开关
恒温控制的备用加热器
插座或插座等
